什么是方形伸縮器方形伸縮器制作安裝說明書

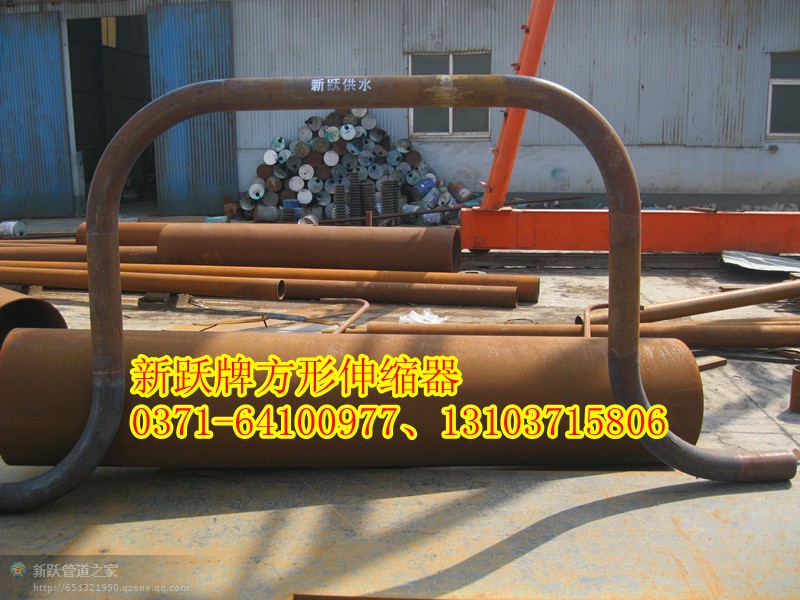

    方形伸縮器的由來及制作：新躍廠家制作的方形伸縮器采用一根管子垠制而成。不得已時，也可以用2-3根管子焊接面成，但焊接點必須設置在長臂的中點(因?yàn)榇颂帍澗嘧钚?/span>)，嚴禁在補償器頂部的突出臂上有焊縫。方形伸縮器垠制時，一四個彎曲角應在同一平面上，每一彎頭的角度必須是90°，下料尺寸應正確，長臂高度偏差應小于±10mm，但兩臂的高度必須一致，項部的突出劈長度偏差應小于±20MM。

    安裝方形伸縮器的詳情：安裝方形伸縮器力求放在兩固定支座的中點位置，且固定支座與方形伸縮器間的距離不得小于1/3的支座間距。在設置固定支座時，還必須考慮到支管的位移。一般不得使支管的位移超過50mm。在直管段上設置伸縮器時，其固定支座最大間距。安裝方形伸縮器應當在兩個固定支架之間的管道安裝完畢后進行。安裝時，必須將伸縮器進行冷拉(冷凍管道為冷壓)。方形伸縮器的坡度與坡向，應當與管道的坡度與坡向一致。豎立安裝時，如果是熱水管道，應在伸縮器頂都的凸出臂上安裝放氣閥，在兩臂下弦最低點安裝放水旋塞，如果是蒸汽管道，應在伸縮器的最低點安裝放水旋塞或疏水器。方形伸縮器兩側的第一個活動支架距伸縮器彎頭彎曲起點以0.5-1m為宜。附近方形伸縮器的支、吊架，當管道熱膨脹產生的位移大于40毫米時，其滑托或-吊卡應向管道熱膨脹方向相反的一側移動一個距離△L1?！?/span>L1為固定支架到該處滑動支架內管道的熱伸長量。
